Armario rack 19 pulgadas: Guía Definitiva en 12 pasos para montarlo desde cero

Armario rack 19 pulgadas: en esta guía práctica aprenderás cómo montarlo desde cero con un método profesional, evitando errores típicos de instalación, ventilación y cableado. Incluye planificación, PDU, patch panel, latiguillos, etiquetado y un checklist final para validar el trabajo en minutos.

Índice: Armario rack 19 pulgadas: Guía Definitiva en 12 pasos para montarlo desde cero

• 1) Antes de empezar: planificación, ubicación y medidas
• 2) Materiales y herramientas: lo imprescindible en un montaje profesional
• 3) Montaje físico del rack: fijación, distribución de U y seguridad
• 4) Ventilación y energía: flujo de aire, PDU, SAI y puesta a tierra
• 5) Cableado y orden: patch panel, latiguillos, fibra y etiquetado
• Checklist final: cómo decidir en 2 minutos
• Preguntas frecuentes (FAQ)

Montar un armario rack 19” no va de “atornillar y listo”. En entornos B2B (oficinas, CPD, salas técnicas, naves o sedes con varias plantas) un rack bien montado reduce incidencias, facilita el mantenimiento, mejora la ventilación y evita el caos de cableado que termina costando horas y dinero. Esta guía está pensada para que puedas instalar un rack 19 pulgadas desde cero con criterio técnico, pero explicado de forma clara.

Además, irás viendo recomendaciones prácticas y decisiones típicas: cómo repartir el peso, qué dejar arriba/abajo, cómo dimensionar el flujo de aire, cómo colocar PDU y patch panel, cómo ordenar latiguillos de cobre y fibra, y cómo etiquetar para que el rack sea “operable” (fácil de intervenir sin miedo).

1) Antes de empezar: planificación, ubicación y medidas

La mayoría de problemas de un rack (sobrecalentamiento, cableado imposible, vibraciones, puertas que no cierran, accesos incómodos o falta de espacio para crecer) vienen de una mala planificación. Antes de comprar accesorios o empezar a montar, valida estos puntos.

Define el objetivo del rack y el tipo de instalación

• Rack de comunicaciones: predominan patch panels, switches, ODF/FO, bandejas ligeras y latiguillos. Clave: orden y accesibilidad.
• Rack de servidores: peso y calor aumentan. Clave: ventilación, distribución de carga y energía fiable.
• Rack mixto: combina ambas necesidades. Clave: separar rutas de cableado y reservar espacio para crecimiento.

Ubicación: accesos, ruido, polvo y seguridad

• Acceso frontal y trasero: idealmente deja pasillo por ambos lados para operar (cambios de latiguillos, PDU, ventilación, limpieza).
• Entorno: evita zonas con polvo, humedad, vibración o paso constante si el rack va a estar abierto a mantenimiento.
• Ruido: ventiladores y servidores pueden ser molestos. Si hay personal cerca, valora soluciones con control acústico.
• Seguridad: cierre, control de acceso y, si procede, anclaje al suelo/pared para evitar vuelco.

Medidas críticas: U, fondo, ancho y margen real

• Altura (U): calcula lo que necesitas hoy y añade margen. En B2B, quedarse corto es el error nº1.
• Fondo: no es solo “que quepa el equipo”. Cuenta con conectores, radios de curvatura, latiguillos y ventilación.
• Ancho (600/800): 800 mm suele facilitar gestión lateral de cableado y aire, especialmente con mucho patching.
• Carga: si habrá servidores/SAI rackeable, revisa carga estática y dinámica.

Plan de crecimiento y documentación mínima

Define una “reserva” para expansión: U libres, puertos libres, tomas eléctricas libres y trayectos de cable previstos. Documenta desde el inicio: un simple esquema con distribución de U y numeración de puertos te ahorra discusiones y tiempos muertos.

Si quieres ampliar criterios de selección y accesorios recomendados, te puede ayudar esta guía de accesorios rack imprescindibles.

2) Materiales y herramientas: lo imprescindible en un montaje profesional

Una instalación limpia se decide, en gran parte, por las piezas pequeñas: tornillería correcta, guías de cable bien escogidas y latiguillos con longitud realista. Aquí tienes una lista orientada a un montaje estándar de rack 19 pulgadas para comunicaciones o mixto.

Componentes típicos dentro de un rack 19”

• Patch panel (cobre): 24/48 puertos, keystone o fijo, según estrategia de mantenimiento.
• ODF / panel de fibra (si aplica): para terminación y orden de FO.
• Switch(es): preferible dejar espacio para crecimiento y ventilación.
• Bandejas: fijas, extraíbles o ventiladas según equipos no rackeables.
• Paneles pasacables y organizadores: horizontales (1U) y verticales si hay alta densidad.
• PDU / regleta rack: vertical u horizontal, con protección y capacidad adecuada.
• SAI rackeable (si aplica): autonomía y potencia dimensionadas con margen.
• Ventilación: unidades superiores, ventiladores de bandeja o control térmico si el entorno lo exige.

Consumibles que marcan la diferencia

• Bridas de velcro (preferibles a brida plástica para mantenimiento).
• Etiquetas resistentes (idealmente impresión térmica) y funda protectora si hay desgaste.
• Tuercas enjauladas + tornillería M6 (o la norma del rack).
• Latiguillos en longitudes realistas (evita el “sobran 2 metros”).
• Protectores para fibra (tapones) y limpieza básica si trabajas FO.

Herramientas recomendadas (sin complicaciones)

• Nivel, metro, marcador, destornilladores y llaves (incluida carraca compacta).
• Guía pasacables, tijera/cortavelcro, y linterna para operar dentro del rack.
• Si haces cableado estructurado: pelacables, herramienta de impacto y comprobador.
• Si hay fibra: útiles de limpieza y herramientas específicas según el trabajo (terminación/empalme).

Consejo B2B: si el rack es para cliente final, prepara un “kit de operación”: llaves, velcro, etiquetas y un esquema plastificado. Es barato y evita intervenciones improvisadas.

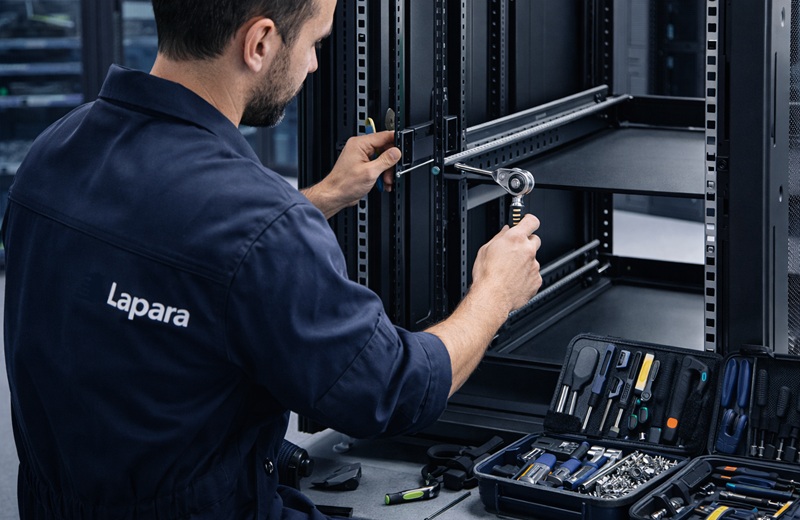

3) Montaje físico del rack: fijación, distribución de U y seguridad

En este paso montas la estructura y dejas la base para que todo sea accesible, estable y mantenible. La prioridad es seguridad (anclaje y peso) y operatividad (orden por capas).

Paso 1: fija el rack de forma segura (y con criterio)

• Rack de suelo: nivela patas, asegura ruedas (si existen) y, si hay riesgo de vuelco, valora anclaje. En racks altos con equipos pesados, el anclaje no es “opcional”.
• Rack mural: verifica pared y carga admisible. No improvises con fijaciones genéricas.

Paso 2: planifica la distribución de U (layout)

Un layout típico y fácil de mantener para un rack de comunicaciones/mix puede ser:

• Parte superior: ventilación (si aplica) + paneles pasacables.
• Zona alta-media: patch panel cobre y/o fibra + organizadores horizontales.
• Zona media: switches (para latiguillos cortos y ordenados).
• Zona baja: bandejas, equipos más pesados y, si procede, SAI rackeable (para bajar el centro de gravedad).

Regla práctica: pesado abajo, cableado arriba. Y deja U libres estratégicas para crecer sin deshacer el rack.

Paso 3: monta primero “lo estructural”

Antes de colocar equipos activos, instala:

• Guías verticales/horizontales de cableado.
• Bandejas y soportes.
• PDU (si es vertical, suele ser mejor montarla antes).
• Puntos de toma de tierra si el modelo lo contempla.

Paso 4: buenas prácticas de tornillería y railes

• Usa la tornillería correcta y evita “forzar” roscas.
• En equipos con railes (servidores), comprueba el rango de profundidad y la compatibilidad con el rack.
• Deja un “margen de servicio” para poder extraer equipos sin desmontar medio armario.

Errores comunes en el montaje físico (y cómo evitarlos)

• Error: colocar el SAI arriba “porque queda a mano”. Solución: SAI y equipos pesados abajo para estabilidad.
• Error: llenar todas las U desde el inicio. Solución: reserva crecimiento y deja U de mantenimiento.
• Error: no dejar espacio trasero para conectores y curvatura. Solución: calcula fondos reales y guías.

4) Ventilación y energía: flujo de aire, PDU, SAI y puesta a tierra

Dos cosas tumban un rack: calor y energía mal planificada. En infraestructuras TI, un montaje “bonito” no sirve si el aire no circula o si la alimentación está al límite.

Ventilación: crea un flujo de aire “lógico”

El objetivo es sencillo: que el aire entre, pase por los equipos y salga sin recircular caliente. Para lograrlo:

• Evita “paredes” de cableado que bloqueen la salida trasera de equipos.
• Si hay servidores, considera paneles ciegos para evitar recirculación entre U vacías.
• En entornos cálidos, combina ventilación del rack con climatización de sala (no lo fíes todo a ventiladores).

Cómo decidir si necesitas ventilación activa

• Rack de comunicaciones ligero: a veces basta con orden + sala ventilada.
• Rack con servidores/PoE alto: suele requerir ventilación activa y mejor gestión de pasillos.
• Rack cerrado y denso: la probabilidad de puntos calientes sube; planifica extracción superior y entradas controladas.

Energía: PDU, protección y capacidad

Una PDU no es “una regleta cualquiera”. Debe soportar carga, conectores, y aportar seguridad. En B2B, define:

• Tipo: vertical (aprovecha espacio) u horizontal (1U/2U).
• Conectividad: Schuko / IEC, según equipos.
• Protección: sobretensiones, magnetotérmico, y si procede, medición/monitorización.
• Capacidad: potencia total con margen (no diseñes al 100%).

Si quieres profundizar en opciones y criterios de seguridad, aquí tienes una referencia útil sobre PDU y regletas para rack.

SAI: cuándo integra valor (y cuándo no)

Si el rack alimenta electrónica crítica (switch core, firewall, NAS, servidores, electrónica de control), un SAI bien dimensionado evita paradas y daños. Claves:

• Dimensiona por potencia real y autonomía objetivo (y deja margen).
• Define qué cargas van al SAI y cuáles no (no todo tiene que ir “por si acaso”).
• Planifica mantenimiento: baterías, bypass (si aplica) y pruebas.

Puesta a tierra: no la trates como detalle

La puesta a tierra y la calidad eléctrica influyen en seguridad y estabilidad. Conecta y verifica según el diseño de instalación y la normativa aplicable. En proyectos B2B, deja constancia documental de las conexiones y del criterio usado.

Para entender el estándar físico del sistema, puede ser útil esta referencia general de rack de 19 pulgadas.

5) Cableado y orden: patch panel, latiguillos, fibra y etiquetado

El cableado es lo que convierte un rack en un sistema operable o en un “nido de serpientes”. El objetivo no es solo que funcione hoy, sino que se pueda ampliar y mantener sin desconectar cosas por accidente.

Patch panel: el “punto de orden” del cableado

Buenas prácticas para el patch panel (cobre):

• Ubícalo en zona accesible y acompáñalo de organizadores (1U) si hay densidad.
• Respeta radios de curvatura y evita tensión en las terminaciones.
• Estándar de pinout: decide un esquema y mantenlo uniforme en toda la instalación.

Latiguillos: longitud, ruta y separación

• Longitud: usa latiguillos lo más cortos posible sin tensarlos. El exceso “mata” la ventilación y el acceso.
• Ruta: define una ruta horizontal y/o vertical y repítela; la repetición crea orden.
• Separación: evita pasar datos junto a potencia de forma desordenada; planifica canalizaciones dentro del rack.

Fibra óptica dentro del rack (si aplica)

En fibra, la prioridad es evitar microcurvaturas, suciedad en conectores y movimientos innecesarios. Recomendaciones:

• Usa panel/ODF con gestión de sobrantes y guías dedicadas.
• Protege conectores y evita apoyos con tensión o dobleces.
• Planifica el recorrido para que una intervención no “arrastre” otros latiguillos.

Etiquetado: el “superpoder” del mantenimiento

Un rack profesional se reconoce por el etiquetado. Lo ideal es etiquetar:

• Puertos del patch panel (origen/destino).
• Latiguillos (ambos extremos).
• Equipos (nombre lógico, IP/servicio si aplica, y ubicación).
• PDU (tomas críticas y distribución).

Consejo práctico: define un formato simple y repetible, por ejemplo: RACK01-PP1-24 → SW1-24. Cuanto más claro sea, menos dependes de “quién lo montó”.

Errores comunes de cableado (y cómo evitarlos)

• Error: latiguillos largos “para que sobre”. Solución: compra longitudes variadas y planifica rutas.
• Error: mezclar cambios sin actualizar etiquetas. Solución: etiqueta siempre en el momento del cambio.
• Error: bloquear ventilación con mazos comprimidos. Solución: velcro + rutas + paneles ciegos si procede.
• Error: no dejar holgura de servicio. Solución: holgura controlada en guías, no “en medio”.

Checklist final: cómo decidir en 2 minutos

Antes de dar por terminado el montaje del armario rack 19 pulgadas, pasa este checklist. Si algo falla aquí, es mejor corregirlo ahora que cuando haya una incidencia.

• ✅ El rack está nivelado, estable y (si aplica) anclado.
• ✅ Los equipos pesados están abajo y la distribución de U tiene margen de crecimiento.
• ✅ Hay espacio real para conectores y radios de curvatura traseros.
• ✅ La ventilación tiene sentido: entrada/salida claras, sin recirculación evidente.
• ✅ La PDU está bien ubicada, la carga tiene margen y las conexiones están ordenadas.
• ✅ Si hay SAI: autonomía y potencia están dimensionadas, y existe plan de mantenimiento/pruebas.
• ✅ Patch panel y organizadores permiten cambios sin tirar de cables ni forzar conectores.
• ✅ Latiguillos con longitud correcta: sin tensión, sin bucles excesivos, con rutas repetibles.
• ✅ Etiquetado completo: puertos, extremos de latiguillos, equipos y tomas críticas de energía.
• ✅ Documentación mínima lista: layout de U, numeración de puertos y esquema lógico.

Si cumples la mayoría, tu rack no solo “funciona”: es mantenible, escalable y profesional.

Preguntas frecuentes (FAQ)

¿Cuál es el orden recomendado para montar un armario rack 19 pulgadas?

Primero fija y nivela el rack, luego instala guías/bandejas/PDU, define la distribución de U, monta patch panel y organizadores, coloca equipos activos y por último realiza el latiguillado y el etiquetado. Ese orden reduce retrabajos.

¿Qué es mejor: PDU vertical o PDU horizontal (1U) en un rack 19”?

En muchos casos B2B, la PDU vertical aprovecha mejor el espacio y deja libres U útiles para equipos. La PDU horizontal puede encajar en racks pequeños o cuando necesitas accesibilidad frontal específica.

¿Cuánta ventilación necesita un rack de comunicaciones?

Depende de densidad, PoE, equipos activos y temperatura ambiente. Un rack ligero puede funcionar con buena organización y sala ventilada; si hay alta carga térmica, conviene ventilación activa y gestión de flujo de aire.

¿Cómo elijo la longitud de los latiguillos para que el rack quede ordenado?

Define rutas (horizontales/verticales), mide recorridos reales y compra longitudes variadas. La clave es evitar bucles excesivos y tensión en conectores: ni “justo” ni “sobran metros”.

¿Qué etiquetado mínimo debería tener un rack profesional?

Como mínimo: puertos del patch panel, ambos extremos de cada latiguillo y nombre lógico de equipos. Si hay PDU/SAI, etiqueta tomas críticas y circuitos para que una intervención no provoque una caída.
